Назначение учебного стенда ЭЭ-СУ-2САД: изучение двухскоростного асинхронного двигателя

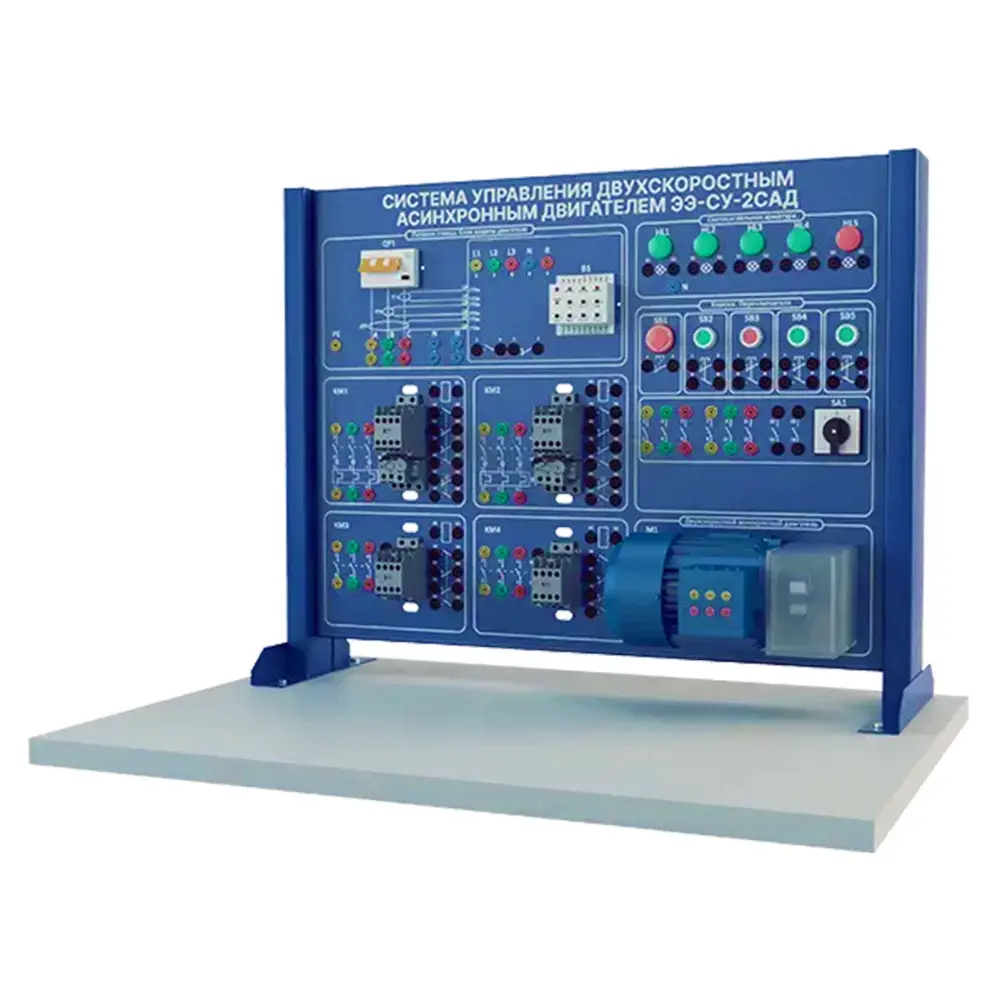

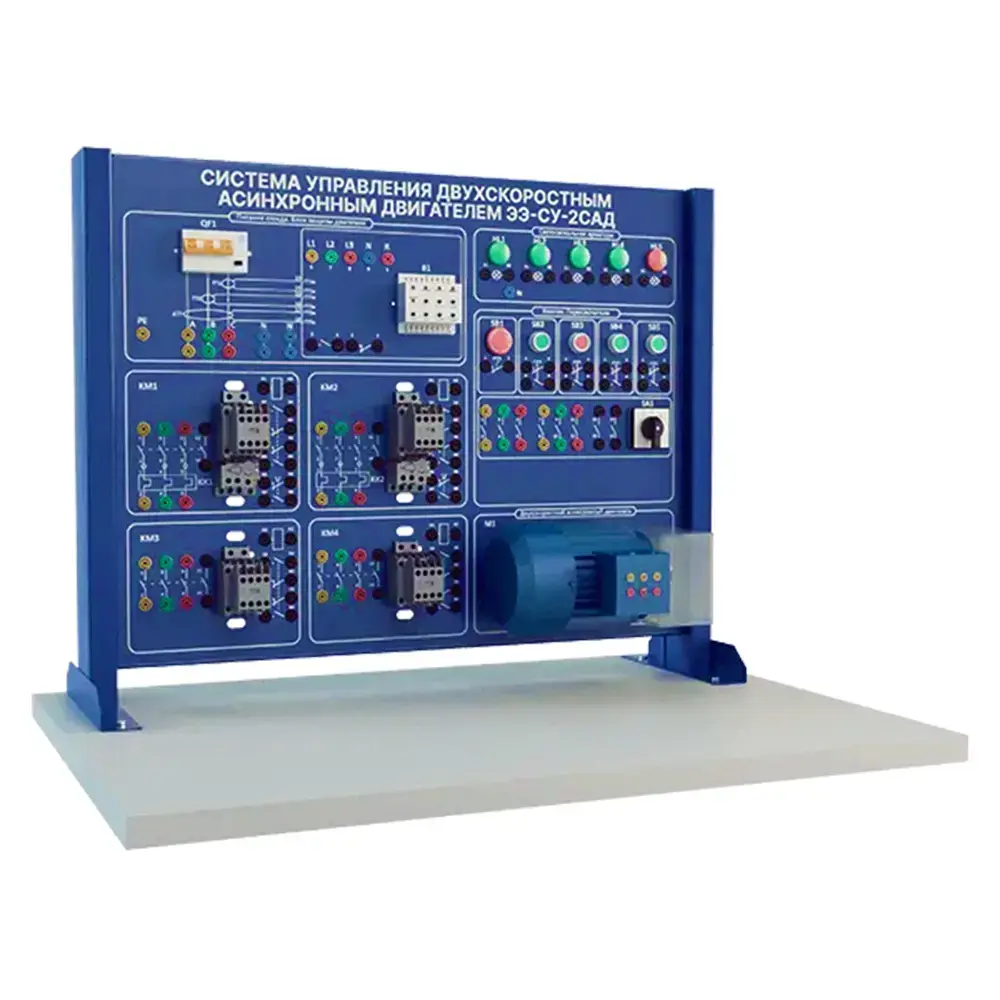

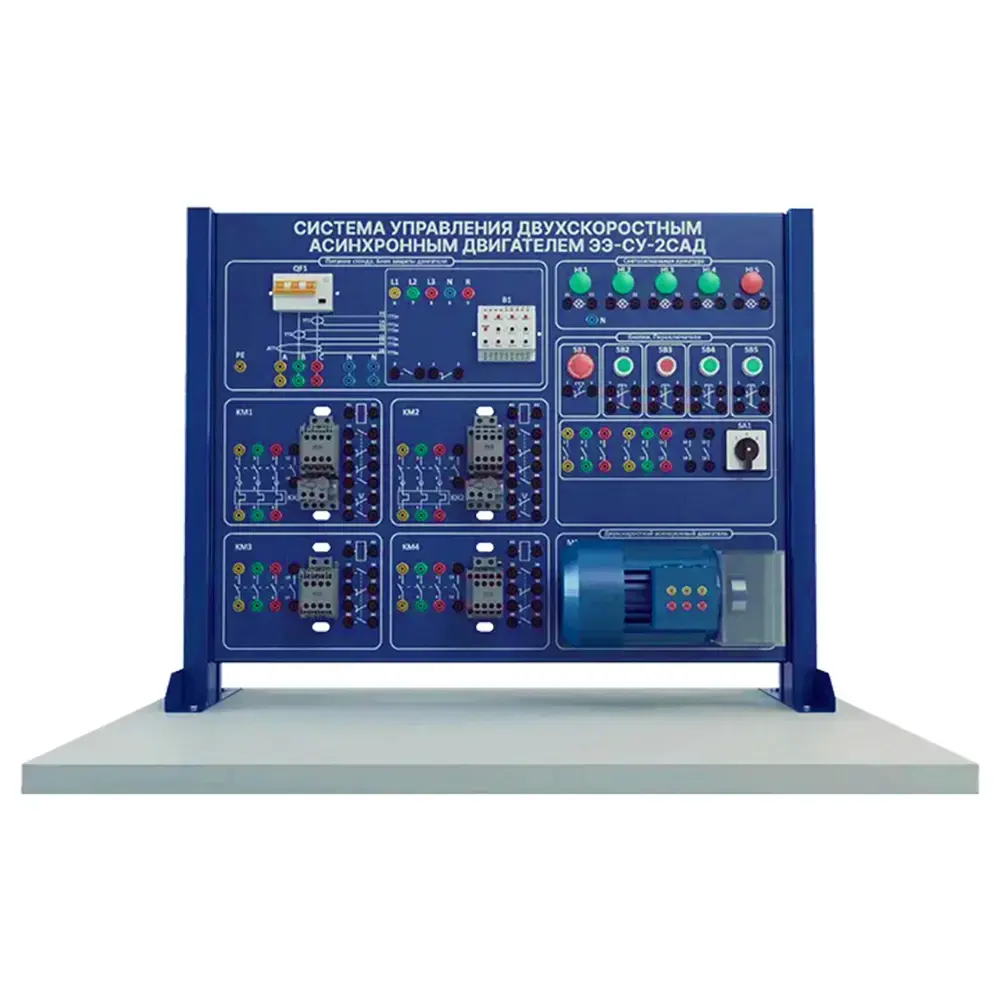

Учебный стенд ЭЭ-СУ-2САД предназначен для изучения системы управления двухскоростным асинхронным двигателем с короткозамкнутым ротором. Оборудование входит в тематические блоки «Электротехника и электроника» и «Электрические машины и электропривод» каталога Measlab. Стенд позволяет исследовать схемы переключения полюсов обмотки статора для получения двух скоростей вращения (переключение со звезды на двойную звезду), изучать релейно-контакторную автоматику управления, анализировать механические характеристики двигателя на разных скоростях. Студенты осваивают методы построения схем управления многоскоростными двигателями, настройку аппаратов защиты, анализ энергоэффективности. Полная интеграция с ПК и программное обеспечение Measlab Explorer, включенное в Реестр российского ПО, обеспечивают автоматизированный сбор данных. Установка соответствует требованиям ФГОС СПО и ВО по направлениям подготовки «Электропривод», «Электротехника».
Ключевые особенности оборудования: управление двухскоростным двигателем
- Исследование двухскоростного асинхронного двигателя — переключение полюсов по схеме «звезда — двойная звезда» (Y/YY).
- Изучение релейно-контакторной автоматики — сборка схем управления с блокировками.
- Построение механических характеристик — зависимость момента и скорости от нагрузки для двух скоростей.
- Исследование пусковых и тормозных режимов — прямой пуск, динамическое торможение.
- Настройка аппаратов защиты — тепловых реле для разных токовых режимов.
- Полная интеграция с ПК — автоматизированный сбор данных, построение характеристик.
- ПО Measlab Explorer в Реестре российского ПО — соответствует требованиям импортозамещения.
Технические характеристики двухскоростного асинхронного двигателя
| Параметр | Значение |
|---|---|
| Модель | ЭЭ-СУ-2САД |
| Габаритные размеры (Д×Ш×В) | 800×600×650 мм |
| Потребляемая мощность | 0,4 кВт |
| Напряжение питания | 380 В |
Преимущества для учебных заведений: поставка и обслуживание в Кузбассе
ООО «Кванта» осуществляет комплексную поставку оборудования для лабораторий электропривода. Стенд ЭЭ-СУ-2САД закрывает потребности образовательных программ по направлениям «Электропривод» и «Электротехника». Мы работаем с учебными заведениями Кемерово, Кузбасса и Сибири, предоставляя полный цикл: поставка, монтаж, пусконаладка, сервисное обслуживание. Наши специалисты помогают с подготовкой тендерной документации по 44-ФЗ и 223-ФЗ, проводят обучение преподавателей работе на оборудовании.
Особенности и комплектация стенда управления двигателем
- Подключение к компьютеру — USB-интерфейс, система сбора данных.
- Методическое и программное обеспечение в комплекте — Measlab Explorer + методические рекомендации.
- Пусконаладка не требуется — стенд готов к работе.
- Срок изготовления — от 30 дней — под заказ.
- Гарантия — 2 года — возможна пролонгация.
- Продукция сертифицирована — соответствует ТР ТС.
- Встроенные устройства защиты — от КЗ, перегрузок и перенапряжений.
- Автономная работа — не требует подключения к водопроводной сети.
- Комплектуется лабораторным столом — с металлической надставкой.
Лабораторные работы: практическое изучение электропривода
- Изучение конструкции двухскоростного асинхронного двигателя
- Исследование схемы переключения полюсов «звезда — двойная звезда»
- Сборка схемы управления двухскоростным двигателем с релейно-контакторной автоматикой
- Построение механических характеристик двигателя на первой и второй скоростях
- Исследование пусковых режимов на разных скоростях
- Исследование динамического торможения двигателя
- Настройка тепловых реле для разных токовых режимов
- Анализ энергоэффективности работы на разных скоростях
Комплектация лабораторного стенда для электромонтажа и наладки
| Наименование | Кол-во |
|---|---|
| Лабораторный стол с металлической надставкой | 1 |
| Двухскоростной асинхронный двигатель | 1 |
| Щит управления с аппаратурой (контакторы, реле) | 1 |
| Автоматические выключатели и тепловые реле | комплект |
| Кнопочные посты и сигнальные лампы | комплект |
| Модуль нагрузок (генератор тормозной) | 1 |
| Универсальный измеритель (ток, напряжение, частота) | 2 |
| Таходвигатель (датчик скорости) | 1 |
| Комплект соединительных проводов | 1 |
| Методические описания и программное обеспечение | 1 |
Документация и программное обеспечение Measlab Explorer
В комплекте — программный комплекс Measlab Explorer (Реестр российского ПО) и методические рекомендации с готовыми сценариями лабораторных работ. ПО позволяет управлять экспериментом, отображать данные в реальном времени, сохранять результаты в Excel для постобработки. Методические материалы содержат теоретическое введение, описания работ, схемы подключения и контрольные вопросы.
Подробнее о ПО Measlab Explorer
Условия поставки и заказ учебного оборудования
Срок изготовления — от 30 дней. Гарантия — 2 года. Доставка по Кемерово, Кузбассу и Сибири. Полный цикл: поставка, монтаж, пусконаладка, сервис. Возможно сопровождение тендеров по 44-ФЗ и 223-ФЗ.
