Назначение учебного стенда ЭЭ-МН-СУЭО: монтаж и наладка систем управления электрооборудованием

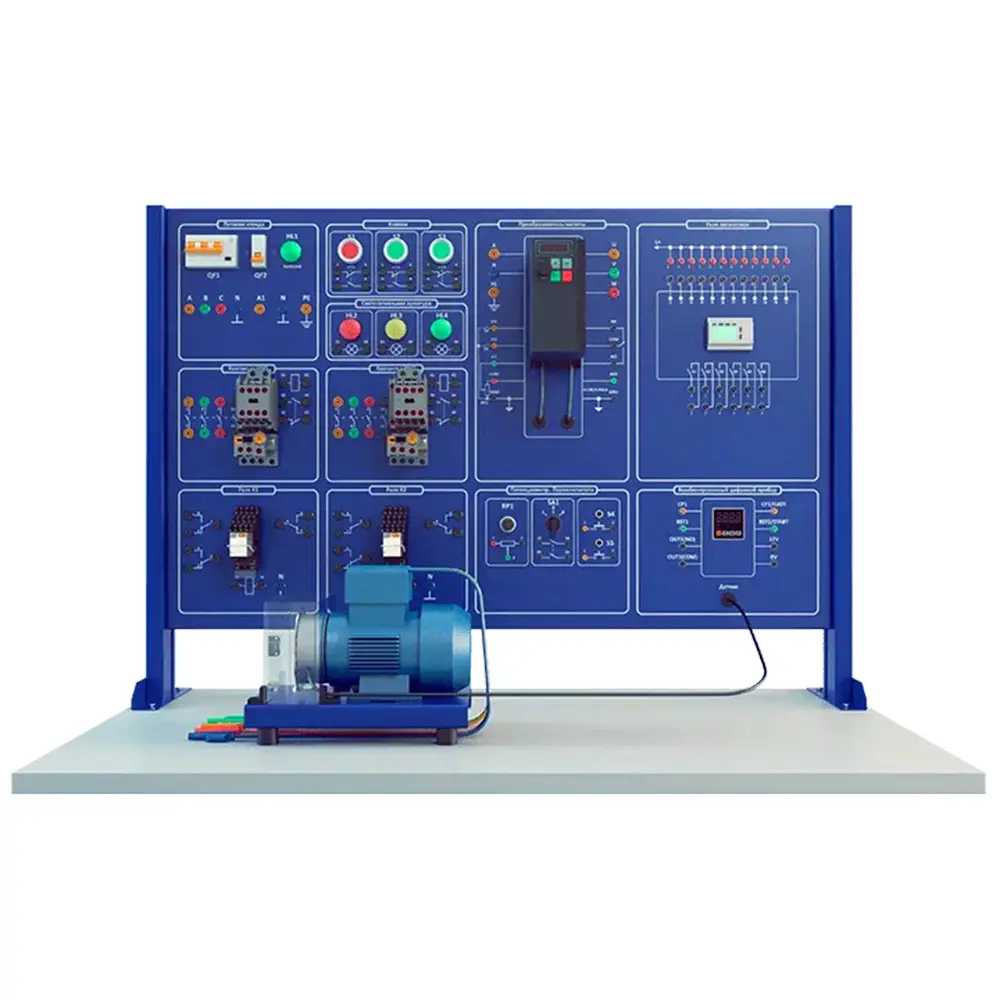

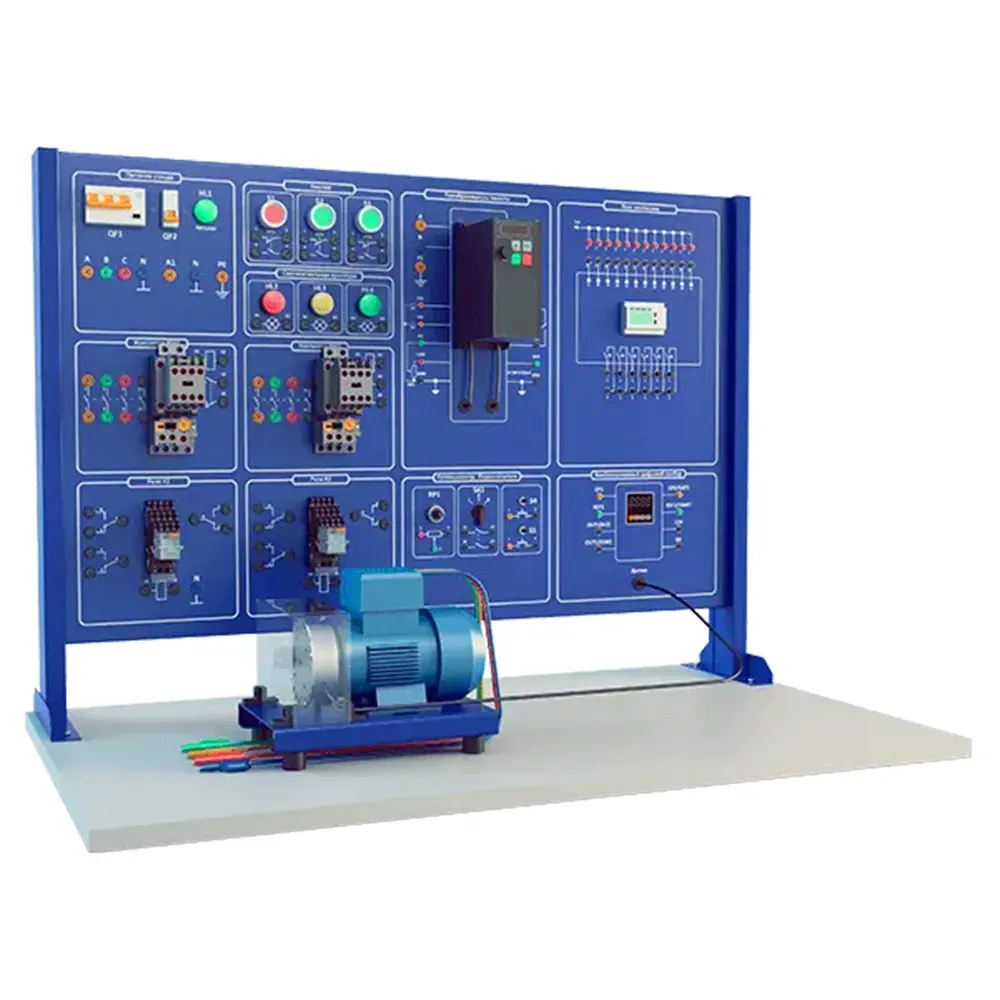

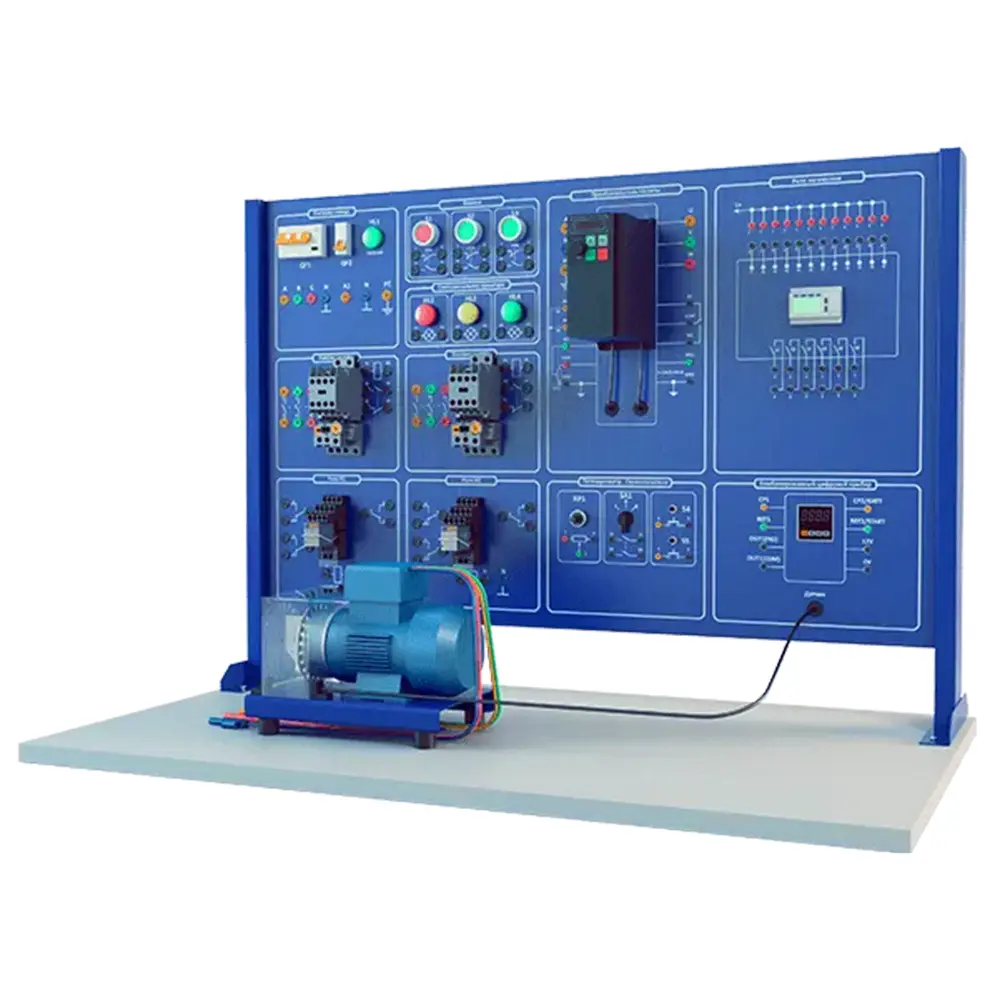

Учебный стенд ЭЭ-МН-СУЭО предназначен для получения практических навыков по монтажу и наладке систем управления электрооборудованием. Оборудование входит в тематические блоки «Электротехника и электроника» и «Монтаж и обслуживание электрооборудования» каталога Measlab. Стенд представляет собой щит управления с необходимым комплектом электрооборудования (автоматические выключатели, контакторы, реле, кнопки, сигнальные лампы, электродвигатели), позволяющий выполнять монтаж и наладку схем управления асинхронными двигателями, сборку типовых схем автоматики. Студенты осваивают методы монтажа электрических цепей, чтения принципиальных и монтажных схем, поиск и устранение неисправностей, настройку аппаратов защиты. Установка соответствует требованиям ФГОС СПО и ВО по направлениям подготовки «Монтаж и обслуживание электрооборудования», «Электротехника», «Электроснабжение».
Ключевые особенности оборудования: монтаж, наладка, диагностика электрооборудования
- Монтаж и наладка схем управления асинхронными двигателями — прямой пуск, реверс, защита от перегрузки и короткого замыкания.
- Сборка схем автоматики — управление освещением, тепловыми завесами, вентиляцией, насосами.
- Работа с релейно-контакторной аппаратурой — контакторы, тепловые реле, промежуточные реле, реле времени.
- Поиск и устранение неисправностей — отработка навыков диагностики с помощью мультиметра.
- Настройка аппаратов защиты — регулировка тока уставки теплового реле, выбор автоматических выключателей.
- Комплектация для монтажа — провода, наконечники, маркировка, набор инструментов.
- Полная интеграция с ПК — программное обеспечение для визуализации схем и проверки знаний.
- ПО Measlab Explorer в Реестре российского ПО — соответствует требованиям импортозамещения.
Технические характеристики учебного стенда ЭЭ-МН-СУЭО
| Параметр | Значение |
|---|---|
| Модель | ЭЭ-МН-СУЭО |
| Габаритные размеры (Д×Ш×В) | 800×600×650 мм |
| Потребляемая мощность | 0,5 кВт |
| Напряжение питания | 380 В |
Преимущества для учебных заведений: поставка и сервис электрооборудования
ООО «Кванта» осуществляет комплексную поставку оборудования для лабораторий электромонтажа. Стенд ЭЭ-МН-СУЭО закрывает потребности образовательных программ по направлениям «Монтаж и обслуживание электрооборудования», «Электротехника» и «Электроснабжение». Мы работаем с учебными заведениями Кемерово, Кузбасса и Сибири, предоставляя полный цикл: поставка, монтаж, пусконаладка, сервисное обслуживание. Наши специалисты помогают с подготовкой тендерной документации по 44-ФЗ и 223-ФЗ, проводят обучение преподавателей работе на оборудовании. Гарантийное обслуживание осуществляется с выездом на объект.
Особенности и комплектация стенда для монтажа электрооборудования
- Подключение к компьютеру — USB-интерфейс, программное обеспечение для визуализации.
- Методическое и программное обеспечение в комплекте — Measlab Explorer + методические рекомендации.
- Пусконаладка не требуется — стенд готов к работе.
- Срок изготовления — от 30 дней — под заказ.
- Гарантия — 2 года — возможна пролонгация.
- Продукция сертифицирована — соответствует ТР ТС.
- Встроенные устройства защиты — от КЗ, перегрузок и перенапряжений.
- Автономная работа — не требует подключения к водопроводной сети.
- Комплектуется лабораторным столом — с металлической надставкой.
Лабораторные работы по монтажу и наладке электрооборудования
- Изучение элементной базы релейно-контакторной автоматики
- Сборка схемы прямого пуска асинхронного двигателя с короткозамкнутым ротором
- Сборка схемы реверсивного пуска асинхронного двигателя
- Сборка схемы управления двигателем с реле времени
- Настройка теплового реле и автоматических выключателей
- Поиск и устранение неисправностей в электрических цепях
- Сборка схемы управления освещением из двух мест
- Сборка схемы управления тепловой завесой
Комплектация лабораторного стенда ЭЭ-МН-СУЭО
| Наименование | Кол-во |
|---|---|
| Лабораторный стол с металлической надставкой | 1 |
| Щит управления с комплектом аппаратуры | 1 |
| Асинхронный двигатель с короткозамкнутым ротором | 1 |
| Автоматические выключатели | комплект |
| Магнитные пускатели (контакторы) | комплект |
| Тепловые реле | комплект |
| Промежуточные реле и реле времени | комплект |
| Кнопочные посты и сигнальные лампы | комплект |
| Комплект соединительных проводов с наконечниками | 1 |
| Набор электромонтажных инструментов | 1 |
| Мультиметр цифровой | 1 |
| Методические описания и программное обеспечение | 1 |
Документация и программное обеспечение Measlab Explorer
В комплекте — программный комплекс Measlab Explorer (Реестр российского ПО) и методические рекомендации с готовыми сценариями лабораторных работ. ПО позволяет управлять экспериментом, отображать данные в реальном времени, сохранять результаты в Excel для постобработки. Методические материалы содержат теоретическое введение, описания работ, схемы подключения и контрольные вопросы.
Подробнее о ПО Measlab Explorer
Условия поставки и заказ учебного стенда ЭЭ-МН-СУЭО
Срок изготовления — от 30 дней. Гарантия — 2 года. Доставка по Кемерово, Кузбассу и Сибири. Полный цикл: поставка, монтаж, пусконаладка, сервис. Возможно сопровождение тендеров по 44-ФЗ и 223-ФЗ.
