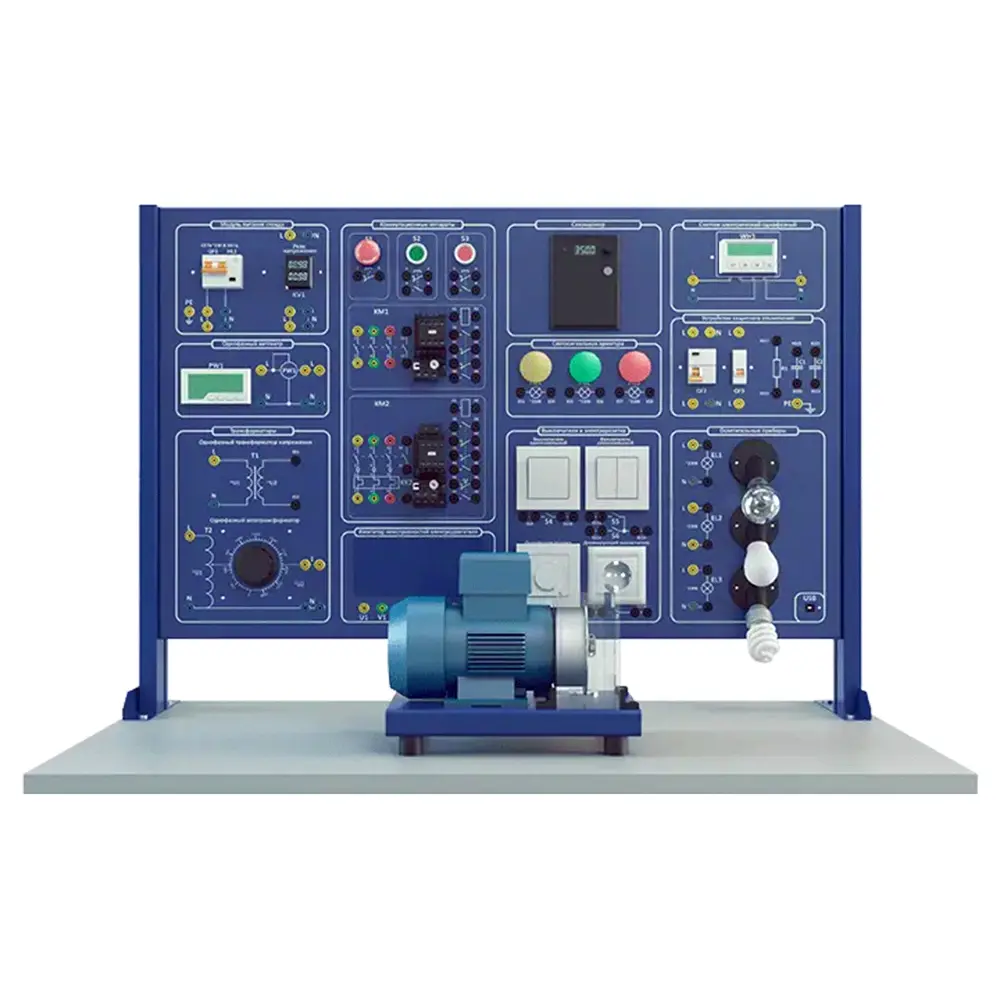

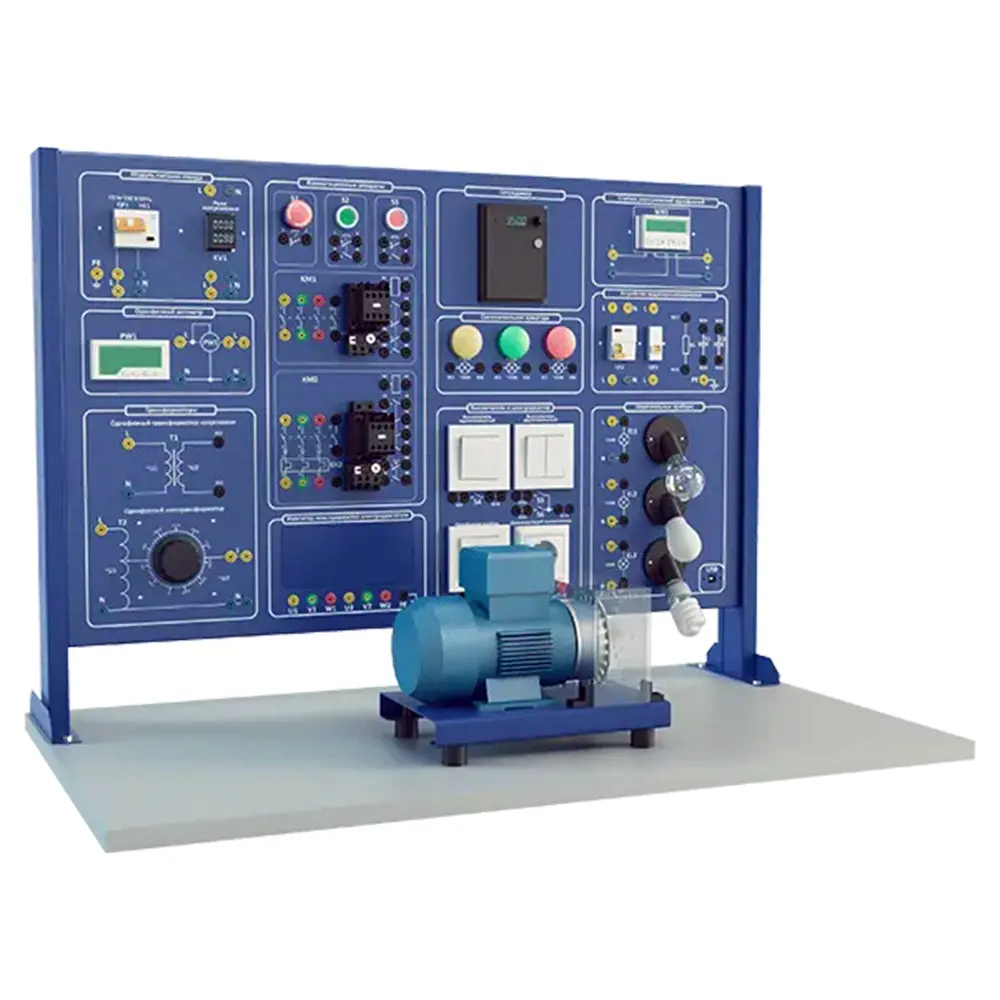

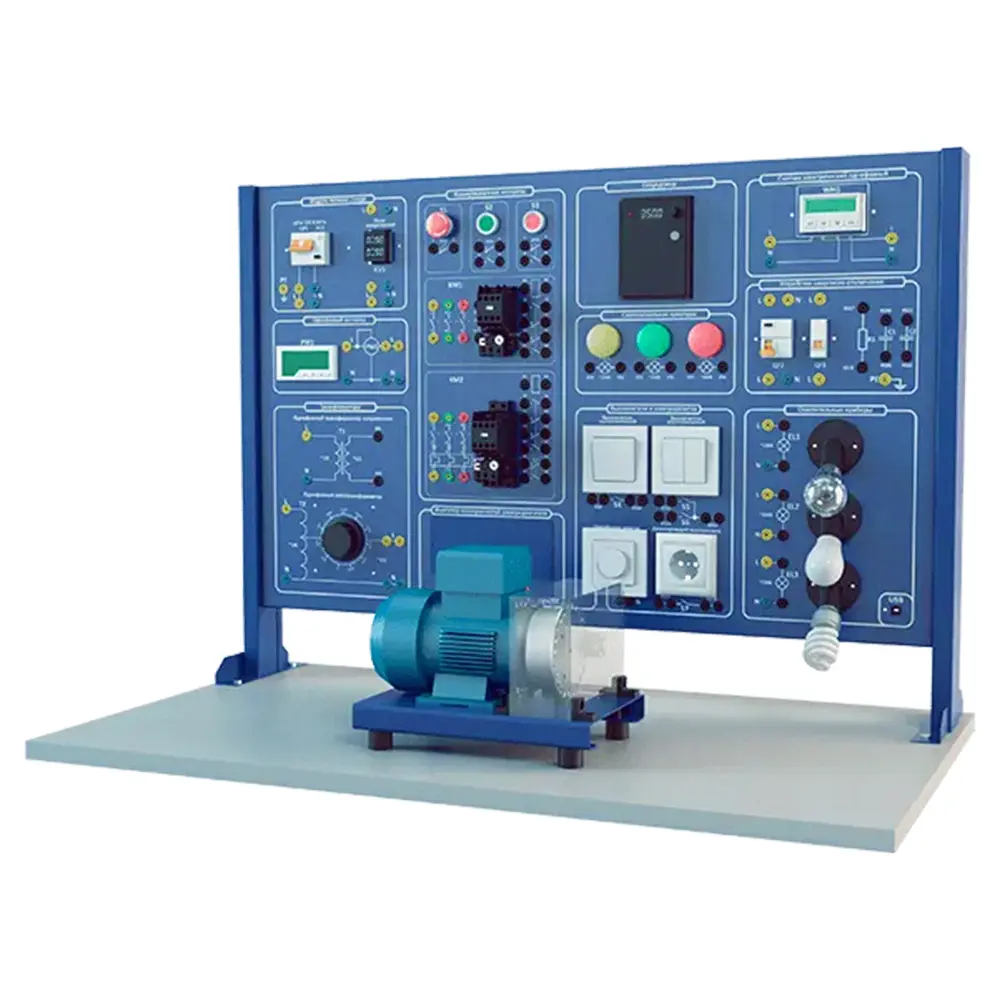

Назначение учебного стенда ЭЭ-МН-ЭПГС для монтажа и наладки электрооборудования
Учебный стенд ЭЭ-МН-ЭПГС предназначен для получения практических навыков по монтажу и наладке электрооборудования предприятий и гражданских сооружений. Оборудование входит в тематические блоки «Электротехника и электроника» и «Монтаж и обслуживание электрооборудования» каталога Measlab. Стенд позволяет выполнять монтаж и наладку электрооборудования жилых, общественных и промышленных зданий: сборка схем управления освещением, электроприводами вентиляции и отопления, тепловыми завесами, насосным оборудованием. Студенты осваивают методы монтажа электрических сетей, чтения проектной документации, настройку аппаратов защиты и управления. Установка соответствует требованиям ФГОС СПО и ВО по направлениям подготовки «Монтаж и обслуживание электрооборудования», «Электроснабжение», «Строительство».
Ключевые особенности оборудования для электромонтажа и наладки
- Монтаж и наладка электрооборудования — сборка схем управления для различных объектов.
- Схемы управления освещением — одно- и двухклавишные выключатели, проходные переключатели, диммеры.
- Схемы управления электроприводами — вентиляция, тепловые завесы, насосы, рольставни.
- Работа с аппаратами защиты — автоматические выключатели, УЗО, дифавтоматы.
- Поиск и устранение неисправностей — отработка навыков диагностики.
- Полная интеграция с ПК — программное обеспечение для визуализации схем.
- ПО Measlab Explorer в Реестре российского ПО — соответствует требованиям импортозамещения.
Технические характеристики стенда для монтажа электрооборудования
| Параметр | Значение |
|---|---|
| Модель | ЭЭ-МН-ЭПГС |
| Габаритные размеры (Д×Ш×В) | 800×600×650 мм |
| Потребляемая мощность | 0,5 кВт |
| Напряжение питания | 380 В |
Преимущества для учебных заведений
ООО «Кванта» осуществляет комплексную поставку оборудования для лабораторий электромонтажа. Стенд ЭЭ-МН-ЭПГС закрывает потребности образовательных программ по направлениям «Монтаж и обслуживание электрооборудования», «Электроснабжение» и «Строительство». Мы работаем с учебными заведениями Кемерово, Кузбасса и Сибири, предоставляя полный цикл: поставка, монтаж, пусконаладка, сервисное обслуживание. Наши специалисты помогают с подготовкой тендерной документации по 44-ФЗ и 223-ФЗ, проводят обучение преподавателей работе на оборудовании.
Особенности и комплектация учебного стенда
- Подключение к компьютеру — USB-интерфейс, программное обеспечение для визуализации.
- Методическое и программное обеспечение в комплекте — Measlab Explorer + методические рекомендации.
- Пусконаладка не требуется — стенд готов к работе.
- Срок изготовления — от 30 дней — под заказ.
- Гарантия — 2 года — возможна пролонгация.
- Продукция сертифицирована — соответствует ТР ТС.
- Встроенные устройства защиты — от КЗ, перегрузок и перенапряжений.
- Автономная работа — не требует подключения к водопроводной сети.
- Комплектуется лабораторным столом — с металлической надставкой.
Лабораторные работы по электротехнике и электромонтажу
- Изучение элементной базы электрооборудования зданий
- Сборка схемы управления освещением из одного места
- Сборка схемы управления освещением из двух мест (проходные выключатели)
- Сборка схемы управления освещением с диммером
- Сборка схемы управления тепловой завесой
- Сборка схемы управления насосом с автоматическим переключением резерва
- Сборка схемы управления вентиляцией с реле времени
- Сборка схемы управления рольставнями
- Поиск и устранение неисправностей в электрических цепях
Комплектация стенда для монтажа и наладки
| Наименование | Кол-во |
|---|---|
| Лабораторный стол с металлической надставкой | 1 |
| Монтажная панель с комплектом аппаратуры | 1 |
| Автоматические выключатели, УЗО, дифавтоматы | комплект |
| Магнитные пускатели | комплект |
| Промежуточные реле и реле времени | комплект |
| Выключатели (одноклавишные, двухклавишные, проходные) | комплект |
| Диммеры | комплект |
| Светодиодные светильники и лампы | комплект |
| Электродвигатели (модели нагрузки) | 2 |
| Комплект соединительных проводов с наконечниками | 1 |
| Набор электромонтажных инструментов | 1 |
| Мультиметр цифровой | 1 |
| Методические описания и программное обеспечение | 1 |
Документация и программное обеспечение Measlab Explorer
В комплекте — программный комплекс Measlab Explorer (Реестр российского ПО) и методические рекомендации с готовыми сценариями лабораторных работ. ПО позволяет управлять экспериментом, отображать данные в реальном времени, сохранять результаты в Excel для постобработки. Методические материалы содержат теоретическое введение, описания работ, схемы подключения и контрольные вопросы.
Подробнее о ПО Measlab Explorer
Условия поставки и заказ лабораторного оборудования
Срок изготовления — от 30 дней. Гарантия — 2 года. Доставка по Кемерово, Кузбассу и Сибири. Полный цикл: поставка, монтаж, пусконаладка, сервис. Возможно сопровождение тендеров по 44-ФЗ и 223-ФЗ.
