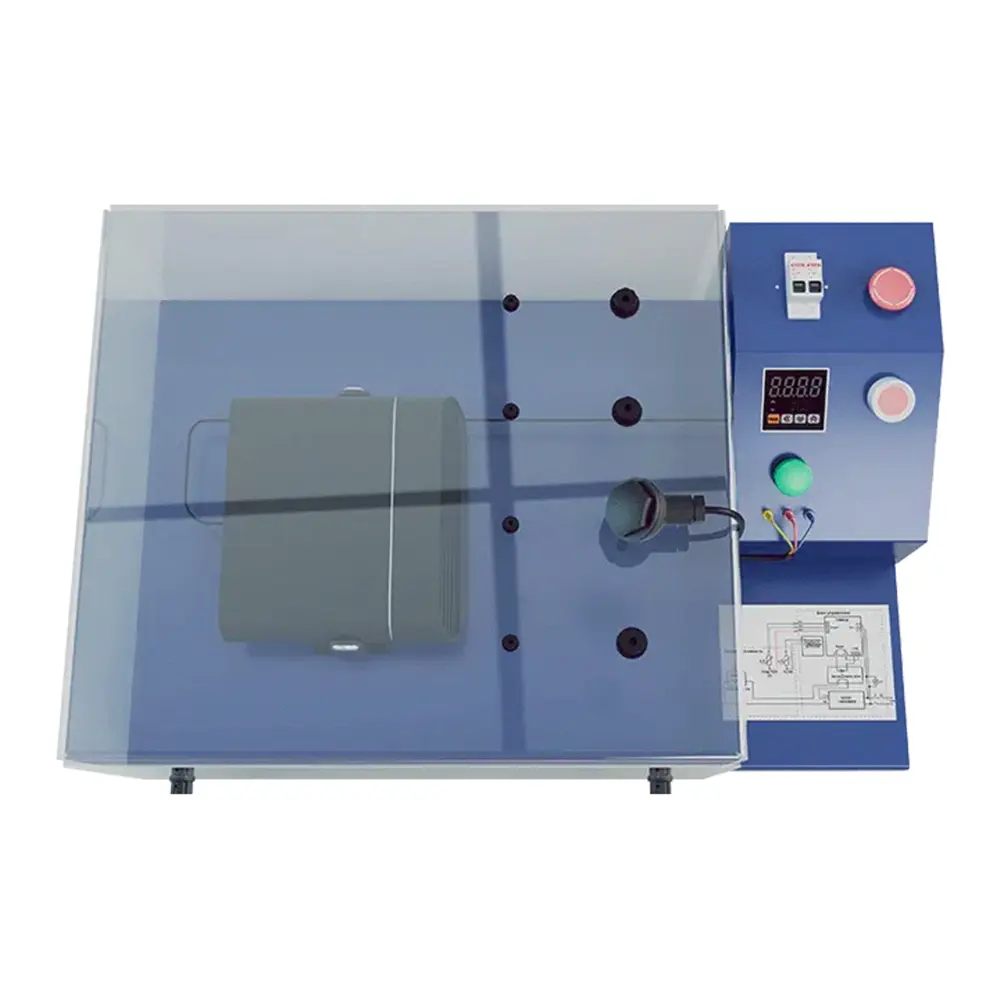

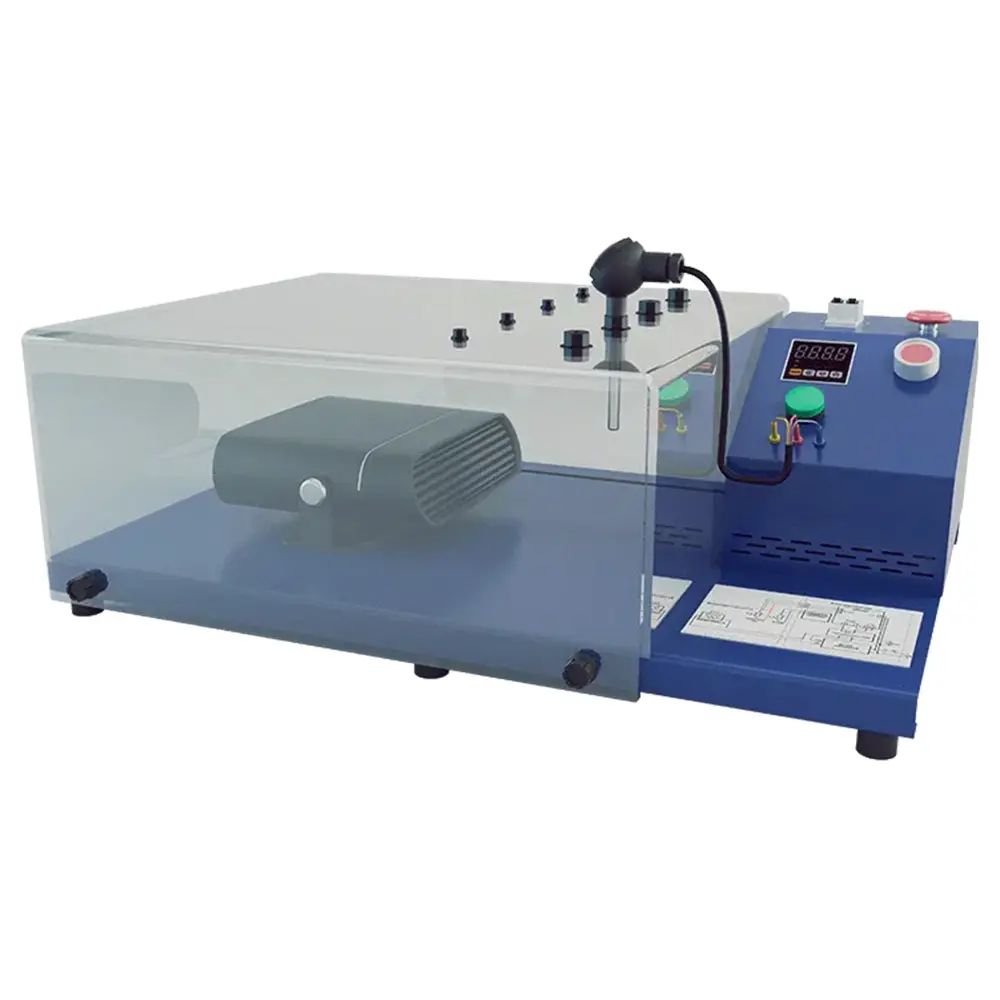

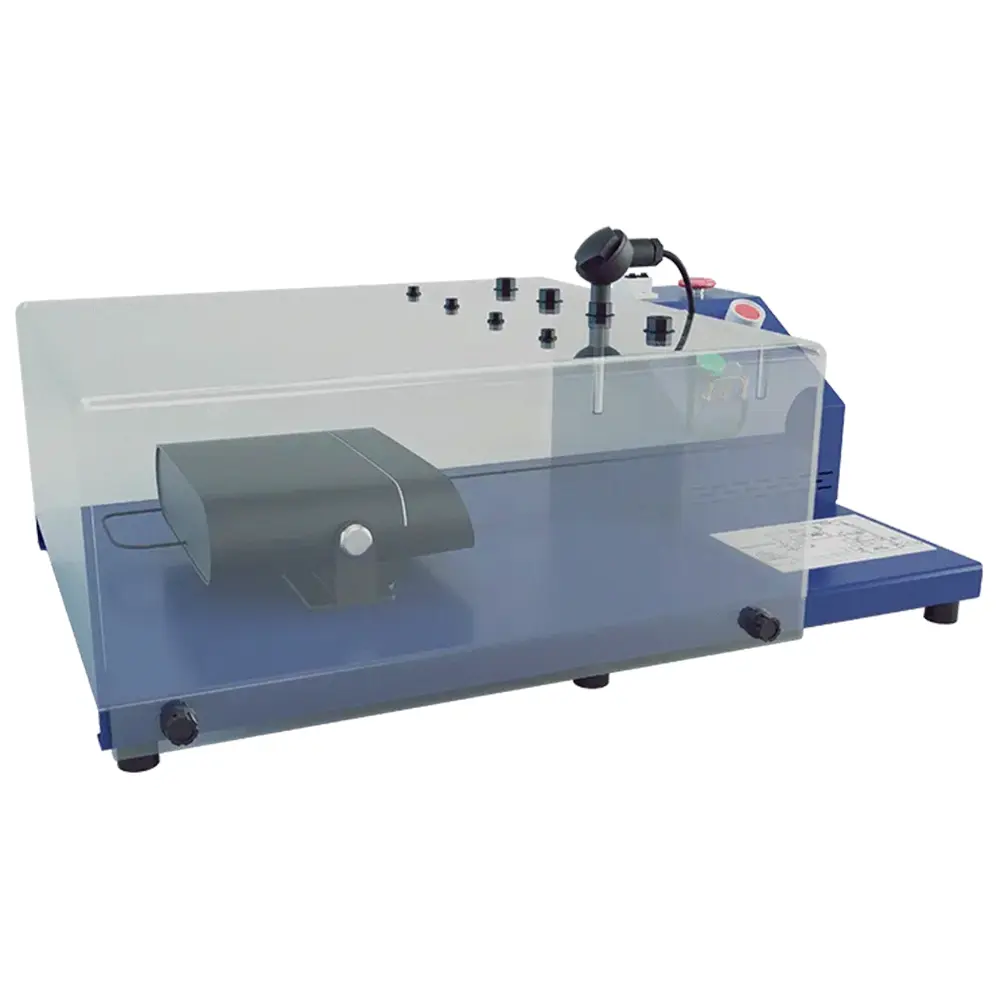

Назначение лабораторной установки АСУ-УТВ
Лабораторная установка АСУ-УТВ предназначена для изучения автоматической системы управления температурой воздуха. Оборудование входит в тематические блоки «Электротехника и электроника» и «Автоматизация технологических процессов» каталога Measlab. Установка позволяет исследовать работу датчиков температуры, контроллеров, исполнительных механизмов, изучать принципы ПИД-регулирования, настройку параметров регулятора. Студенты осваивают методы проектирования и наладки систем автоматического управления климатом, работу с промышленными контроллерами. Полная интеграция с ПК и программное обеспечение Measlab Explorer, включенное в Реестр российского ПО, обеспечивают автоматизированный сбор данных и визуализацию переходных процессов. Установка соответствует требованиям ФГОС СПО и ВО по направлениям подготовки «Автоматизация технологических процессов», «Управление в технических системах».
Ключевые особенности оборудования
- Изучение автоматической системы управления температурой - датчики, контроллеры, исполнительные механизмы.
- ПИД-регулирование - настройка коэффициентов, анализ переходных процессов.
- Работа с промышленными датчиками температуры - термопара, термосопротивление, цифровые датчики.
- Управление нагревателем и охладителем - реализация двухпозиционного и непрерывного регулирования.
- Полная интеграция с ПК - автоматизированный сбор данных, построение графиков переходных процессов.
- ПО Measlab Explorer в Реестре российского ПО - соответствует требованиям импортозамещения.
Технические характеристики
| Параметр | Значение |
|---|---|
| Модель | АСУ-УТВ |
| Габаритные размеры (Д×Ш×В) | 1020×600×750 мм |
| Потребляемая мощность | 1,0 кВт |
| Напряжение питания | 220 В |
Преимущества для учебных заведений
ООО «Кванта» осуществляет комплексную поставку оборудования для лабораторий автоматизации. Установка АСУ-УТВ закрывает потребности образовательных программ по направлениям «Автоматизация технологических процессов» и «Управление в технических системах». Мы работаем с учебными заведениями Кемерово, Кузбасса и Сибири, предоставляя полный цикл: поставка, монтаж, пусконаладка, сервисное обслуживание. Наши специалисты помогают с подготовкой тендерной документации по 44-ФЗ и 223-ФЗ, проводят обучение преподавателей работе на оборудовании.
Особенности и комплектация
- Подключение к компьютеру - USB-интерфейс, многоканальная система сбора данных.
- Методическое и программное обеспечение в комплекте - Measlab Explorer + методические рекомендации.
- Пусконаладка не требуется - стенд готов к работе.
- Срок изготовления - от 30 дней - под заказ.
- Гарантия - 2 года - возможна пролонгация.
- Продукция сертифицирована - соответствует ТР ТС.
- Встроенные устройства защиты - от КЗ, перегрузок и перенапряжений.
- Автономная работа - не требует подключения к водопроводной сети.
Лабораторные работы
- Знакомство со стендом, изучение программного и аппаратного обеспечения
- Изучение датчиков температуры и исполнительных механизмов
- Исследование двухпозиционного регулятора температуры
- Исследование ПИД-регулятора температуры. Настройка параметров
- Сравнение эффективности различных законов регулирования
- Программирование контроллера под конкретную задачу
Комплектация лабораторного стенда
| Наименование | Кол-во |
|---|---|
| Лабораторный стол с металлической надставкой | 1 |
| Программируемый логический контроллер | 1 |
| Датчики температуры (термопара, ТС, цифровой) | 3 |
| Нагревательный элемент | 1 |
| Охладительный элемент (вентилятор) | 1 |
| Панель оператора | 1 |
| Универсальный измеритель | 1 |
| Комплект соединительных проводов | 1 |
| Методические описания и программное обеспечение | 1 |
Документация и ПО
В комплекте - программный комплекс Measlab Explorer (Реестр российского ПО), среда разработки для ПЛК и методические рекомендации с готовыми сценариями лабораторных работ. ПО позволяет управлять экспериментом, отображать данные в реальном времени, сохранять результаты в Excel для постобработки.
Подробнее о ПО Measlab Explorer
Условия поставки и заказ
Срок изготовления - от 30 дней. Гарантия - 2 года. Доставка по Кемерово, Кузбассу и Сибири. Полный цикл: поставка, монтаж, пусконаладка, сервис. Возможно сопровождение тендеров по 44-ФЗ и 223-ФЗ.
